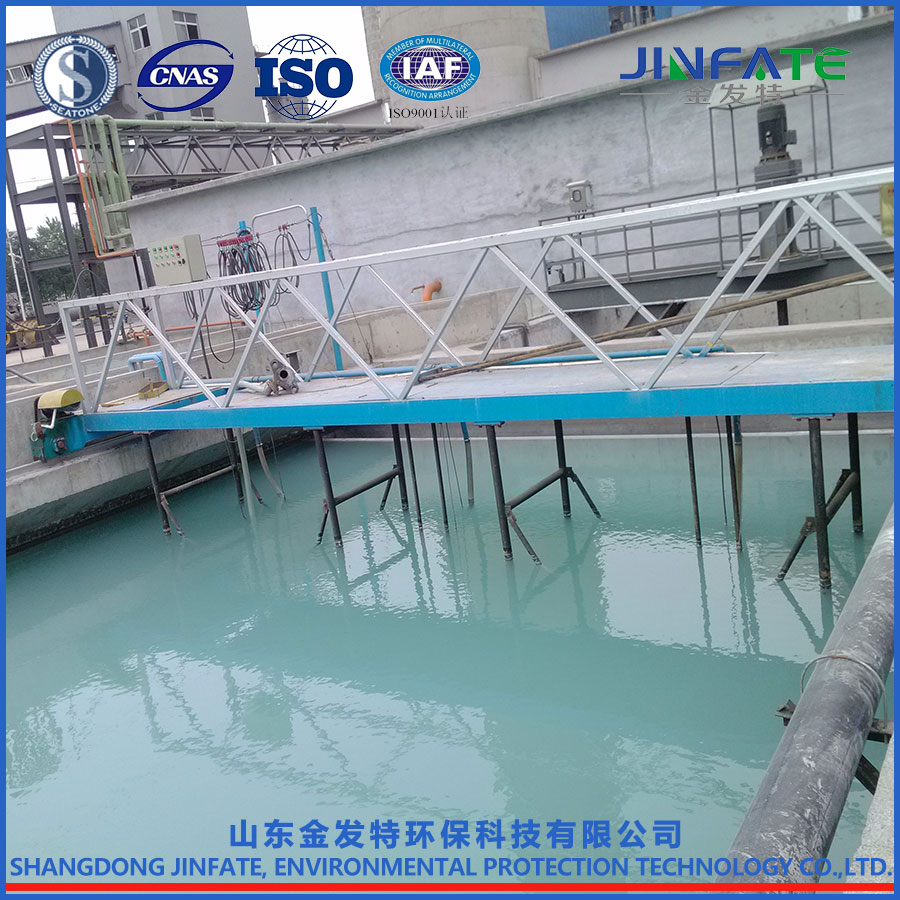

產品名稱： 桁車式刮泥機
桁車式刮泥機適用于給排水工程中平流式沉淀池，將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽。可根據用戶的要求設置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到刮泥的起始位置時，刮泥耙落下，這樣周而復始的工作。
工作原理
刮泥機與行走電機運行中各司其職，互不干涉，刮泥機底部配有水下行走輪結構，從而保證運行中的平穩，兩個行走電機采用同步電機，從而保證了兩邊的行走一致平穩。
設備優勢
1、沉淀池的周邊進、出水槽采用邊斷面設計，保證了沉淀池周邊均勻配水和出流。
2、驅動裝置采用斜齒輪減速機與蝸輪減速機相組合，保證輸出扭矩及轉速，傳動效果高；減速機內設有過力扭矩保護裝置，運轉安全可靠；
3、當Φ≤40m時，采用單側吸管，Φ>40m，則采用雙側吸管；
4、吸泥管以水平穿孔管方式排泥，對池內的異重流不產生無干擾，確保出水的穩定性。
5、在錐形吸泥管上的吸泥口經獨特設計，采用變孔距，由里向外，由小變大，確保全池底面的均衡吸泥、提高吸泥濃度，節省污泥回流動力；
6、撇渣方式有兩種：板式撇渣和管式撇渣；
7、設備操作簡便，可直接就地/遠程控制設備的運行；
規格參數
| 參數型號 | L（m） | LK（mm） | 行走功率（KW） | 卷?yè)P(yáng)功率（KW） | 推薦池深H（mm） | 基本尺寸 | 輕軌（Kg/m） | ||
| B | B1 | L1 | |||||||
| ZTG-4 | 4 | 4300 | 0.37 | 0.37 | 3500 | 2000 | 1400 | 4568 | 15 |
| ZTG-5 | 5 | 5300 | 0.37 | 0.37 | 5568 | ||||
| ZTG-6 | 6 | 6300 | 0.37 | 0.37 | 6568 | ||||
| ZTG-7 | 7 | 7300 | 0.75 | 0.55 | 2400 | 1800 | 7500 | ||
| ZTG-8 | 8 | 8300 | 0.75 | 0.55 | 8500 | ||||
| 參數/型號 | L（m） | LK（m） | 行走功率（KW） | 卷?yè)P(yáng)功率（KW） | 行走速度（m/min） | 提升速度（m/min） | 推薦池深H（m） | 配套輕軌（Kg/m） |
| ZTG-10 | 10 | 10.3 | 0.55×2 | 0.55 | 1 | 0.85 | 3.5-4 | 15 |
| ZTG-12 | 12 | 12.3 | 0.55×2 | 0.75 | 1 | 0.85 | 15 | |
| ZTG-15 | 15 | 15.3 | 0.75×2 | 1.1 | 1 | 0.85 | 15 | |
| ZTG-20 | 20 | 20.3 | 0.75×2 | 1.5×2 | 1 | 0.85 | 22 |
